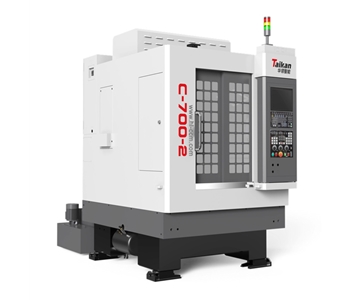

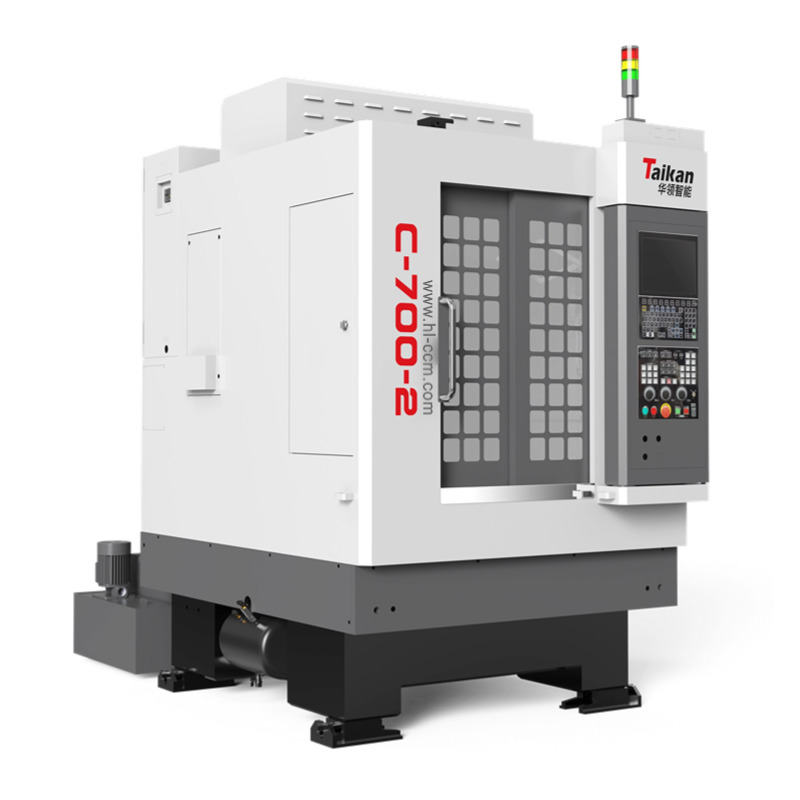

C-700-2 双头高速精雕加工中心
一、产品特性 Product Characteristics
1)采用天然大理石床身、横梁,吸振性好,防腐蚀性好。
2)可根据不同产品加工要求,选择不同性能特点的高速精密电主轴。
3)标配12T直排刀库,经优化设计,在保证有效行程的前提下大大减小机台尺寸,可有效提高厂房的利用率。
二、应用领域 Application Area
1)手机摄像头支架、按键,智能手表壳体等3C消费电子产品铝合金小件的批量加工。
2)仪器仪表、电子电器等行业板、盖类零件的批量加工。
三、产品参数 Product Parameters
名 称 | 项 目 | 参 数 |
工作台 | 工作台尺寸(mm) | 700 * 500 |
工作台至主轴鼻端的距离(mm) | 60 ∼ 210 | |
最大承载重量(Kg) | ||
行程 | X向行程(mm) | 350 |
Y向行程(mm) | 500 | |
Z向行程(mm) | 150 | |
主轴 | 主轴功率(Kw) | 2.5 |
主轴最高转速(rpm) | 60000 | |
主轴直径(mm) | φ62 | |
主轴换刀方式 | ||
刀柄规格 | T11 | |
进给速度 | 最大进给速度(m/min) | 30 |
最高切削给速度(m/min) | 10 | |
机床精度 | 定位精度:X/Y/Z(mm) | 0.005 |
重复定位精度 :X/Y/Z(mm) | 0.004 | |
刀库 | 刀库容量(T) | 12T*2 |
刀库形式 | 直排式刀库 | |
动力源 | 空气机压力(Mpa) | ≥0.6 |
总耗电功率(Kw) | 9.5 | |
其它参数 | 外型尺寸(前后*左右*上下mm) | |
重量(约重:Kg) | 2600 | |
是否配置网络传输、监控功能 | 有 | |
是否配置对刀仪 | 有 |
注:机床外形因配置有所变化,不做另行通知。
